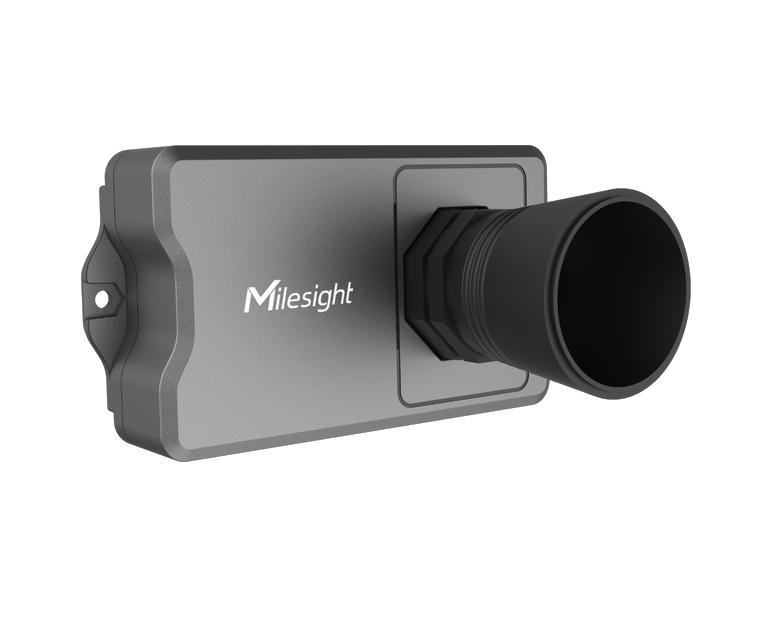

ASPERIOT: EM400-UDL

Bezkontaktní ultrazvukový senzor pro bezdrátový přenos dat s extrémně nízkou spotřebou energie – na dvě baterie s kapacitou 9000 mAh dokáže pracovat až 10 let. Díky možnosti výběru z různých sond a detekčních rozsahů se snadno přizpůsobí specifickým potřebám různých měření. Jeho robustní vodotěsné provedení s vysokým stupněm krytí IP zaručuje spolehlivý provoz i v náročných venkovních podmínkách. EM400-UDL nachází uplatnění především při sledování hladiny vody, stavu naplnění nádrží a sil, detekci objektů nebo měření výšky sněhu.


Cena s DPH

8 952,79 Kč 8 952,79 Kč  s DPH
7 399,00 Kč  s DPH

  • PN
  • varianta

Bezkontaktní detekce

Díky využití ultrazvukové detekce vzdálenosti a bezkontaktnímu měření zůstane sonda nekontaminována a je tak eliminováno poškození zařízení. Díky této vlastnosti se zařízení hodí k monitorování nejrůznějších kapalných nebo pevných látek.

ultrazvukové detekce vzdálenosti

Bezkontaktní detekce

Díky využití ultrazvukové detekce vzdálenosti a bezkontaktnímu měření zůstane sonda nekontaminována a je tak eliminováno poškození zařízení. Díky této vlastnosti se zařízení hodí k monitorování nejrůznějších kapalných nebo pevných látek.


Prevence před vzplanutím

Monitorování teploty

Vestavěný termistor NTC sleduje teplotu a včas odešle upozornění, pokud se teplota prudce změní. Díky této funkci lze rychle reagovat v případě vzplanutí monitorované látky.

Monitorování teploty

Vestavěný termistor NTC sleduje teplotu a včas odešle upozornění, pokud se teplota prudce změní. Díky této funkci lze rychle reagovat v případě vzplanutí monitorované látky.


Sledování náklonu

Zařízení je vybaveno vestavěným tříosým akcelerometrem, který lze použít ke sledování stavu naklonění zařízení a upozornění uživatele, zda je zařízení správně umístěno.

Sledování náklonu

Sledování náklonu

Zařízení je vybaveno vestavěným tříosým akcelerometrem, který lze použít ke sledování stavu naklonění zařízení a upozornění uživatele, zda je zařízení správně umístěno.


Oblasti využití

Oblasti využití

Odpadové hospodářství

Odpadové hospodářství

Průmysl

Průmysl

Zemědělství

Zemědělství

Parkovací domy

Parkovací domy

Odpadové hospodářství

Průmysl

Zemědělství

Parkovací domy

Parametry a specifikace

LoRaWAN verze
Frekvenční pásmo LoRaWAN ​​​EU868
Výkon LoRaWAN ​ ​ ​ ​16 dBm
Citlivost LoRaWAN ​ ​ ​​-137dBm @300bps
Režim LoRaWAN ​ ​ ​​​OTAA/ABP Class A

NB-IoT/Cat M Version
Mobilní pásmo ​ ​ ​​​Cat M1: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/ B66/B85
​ ​ ​ ​ ​ ​​​Cat NB2: B1/B2/B3/B4/B5/B8/ B12/B13/B18/B19/B20/B25/B28/ B66/B71/B85
Slot SIM ​ ​ ​ ​ 1 (Micro SIM--3FF)
Aplikační režim ​ ​ ​ ​TCP/UDP/MQTT/AWS/Milesight

Měření
Standardní verze
Vzdálenost: ​ ​ ​ ​ ​​C100: 25 až 1000 cm
Přesnost: ​ ​ ​ ​ ​± (1+0.3%*S) cm ​ (S = vzdálenost), (- 15°C až 60°C)
Rozlišení: ​ ​ ​ ​ ​​1 mm

Pro verze:
Vzdálenost: ​ ​ ​ ​ ​​​W100: 50 až 1000 cm
Přesnost: ​ ​ ​ ​ ​ ± (1% FS), (- 30°C až 65°C)
Rozlišení: ​ ​ ​ ​ ​​1 mm

Pozice zařízení
Status ​ ​ ​ ​ ​​​Normální/náklon

Teplota
Rozsah ​ ​ ​ ​ -40° až 125 °C
Rozlišení ​ ​ ​ ​ ​​0,1°C

​Baterie ​ ​ ​ ​​​2x  9000​ mAh ER26500 Li-SOCL2 Baterie
Životnost baterie ​ ​ ​ LoRaWAN verze:
​ ​ ​ ​ ​ ​ ​> 10 let (10minutový interval, 25°C)
​ ​ ​ ​ ​ ​ ​NB-IoT/Cat M verze:
​ ​ ​ ​ ​ ​ ​​TCP/UDP - přibližně 10 let
​ ​ ​ ​ ​ ​ ​​​MQTT/AWS - přibližně 5 let (4x hlášení za den)
Provozní teplota ​ ​ ​ ​-30°C až +70°C​
Relativní vlhkost ​ ​ ​ ≤95% (nekondenzující)​
Krycí ochrana ​ ​ ​ ​​IP67
Barva a materiál ​ ​ ​ ​Tmavě šedá, šedá, ABS + PC (Zpomalovač hoření)
Umístění ​ ​ ​ ​ ​​​Na rovných plochách pomocí šroubů
Rozměry ​ ​ ​ ​ ​​​118 x 65 x 32,5 mm


​Kde lze aplikovat a oblasti využití

​Multifunkční zařízení, které je vybavené několika aplikačními režimy pro různé scénáře, jako je inteligentní odpadové hospodářství, inteligentní parkování a další aplikace měření vzdálenosti nebo hladiny. Díky přesnému měření je ideálním řešením pro celou řadu aplikací, především pro správu parkovišť nebo monitorování odpadkových košů.

Pomocí senzorů je zjišťována obsazenost parkovacích míst pomocí včasnému hlášení přijíždějících a odjíždějících vozidel, a tak poskytuje správcům parkovišť efektivní analýzu a optimalizaci parkoviště.

Senzor také podporuje sledování úrovně naplnění středních nebo velkých odpadkových nádob, jako jsou běžné městské odpadkové koše. S ultrazvukovým senzorem pro detekci přetékajícího odpadu, vestavěným tříosým akcelerometrem pro detekci stavu víka odpadkového koše a vestavěným termistorem NTC pro detekci hoření odpadu.

Parametry a specifikace

LoRaWAN verze
Frekvenční pásmo LoRaWAN
​​​ ​EU868

Výkon LoRaWAN
​16 dBm

Citlivost LoRaWAN
-137dBm @300bps

Režim LoRaWAN
OTAA/ABP Class A

NB-IoT/Cat M Version
Mobilní pásmo
​Cat M1: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/ B66/B85
Cat NB2: B1/B2/B3/B4/B5/B8/ B12/B13/B18/B19/B20/B25/B28/ B66/B71/B85

Slot SIM
​​​1 (Micro SIM--3FF)

Aplikační režim
TCP/UDP/MQTT/AWS/Milesight

Měření
Standardní verze
Vzdálenost
​​C100: 25 až 1000 cm
Přesnost ​ ​ ​ ​ ​± (1+0.3%*S) cm ​ (S = vzdálenost), (- 15°C až 60°C)
Rozlišení
​1 mm

Pro verze:
Vzdálenost
​​W100: 50 až 1000 cm
Přesnost
​ ± (1% FS), (- 30°C až 65°C)
Rozlišení
​1 mm

Pozice zařízení
Status
Normální/náklon

Teplota
Rozsah
​​-40° až 125 °C
Rozlišení
​0,1°C

​Baterie
​​2x  9000​ mAh ER26500 Li-SOCL2 Baterie

Životnost baterie ​ ​ ​ LoRaWAN verze:
> 10 let (10minutový interval, 25°C)

​NB-IoT/Cat M verze:
TCP/UDP - přibližně 10 let
MQTT/AWS - přibližně 5 let (4x hlášení za den)

Provozní teplota
​-30°C až +70°C​

Relativní vlhkost
≤95% (nekondenzující)​

Krycí ochrana
​​IP67

Barva a materiál
​Tmavě šedá, šedá, ABS + PC (Zpomalovač hoření)

Umístění
​​​Na rovných plochách pomocí šroubů

Rozměry
118 x 65 x 32,5 mm


​Kde lze aplikovat a oblasti využití

​Multifunkční zařízení, které je vybavené několika aplikačními režimy pro různé scénáře, jako je inteligentní odpadové hospodářství, inteligentní parkování a další aplikace měření vzdálenosti nebo hladiny. Díky přesnému měření je ideálním řešením pro celou řadu aplikací, především pro správu parkovišť nebo monitorování odpadkových košů.

Pomocí senzorů je zjišťována obsazenost parkovacích míst pomocí včasnému hlášení přijíždějících a odjíždějících vozidel, a tak poskytuje správcům parkovišť efektivní analýzu a optimalizaci parkoviště.

Senzor také podporuje sledování úrovně naplnění středních nebo velkých odpadkových nádob, jako jsou běžné městské odpadkové koše. S ultrazvukovým senzorem pro detekci přetékajícího odpadu, vestavěným tříosým akcelerometrem pro detekci stavu víka odpadkového koše a vestavěným termistorem NTC pro detekci hoření odpadu.

KOMPATIBILNÍ S OTEVŘENÝMI STANDARDY


Modul ITRON Cyble 5 je navržen pro připojení do sítí používající otevřené standardy komunikace wM-Bus, nebo víceúčelové IoT sítě (LoRaWAN /Sigfox/OMSv4).

Automatizovaný odečet (Automated Meter Reading - AMR)

Bezdrátový odečet dat měřičů pochůzkou, nebo za jízdy použitím ITRON RF Master 5. Umožňuje dálkový odečet měřiče bez fyzického přístupu do objektu.

Iot sítě (LoRaWAN™ nebo Sigfox®)

Připojení měřičů do sítí Internetu věcí (Internet of Things - IoT) prostřednictvím technologií LoRaWAN™, Sigfox® nebo OMSv4.


ROZŠÍŘENÁ DATOVÁ SADA PRO DISTRIBUCI VODY A PLYNU



Backflow / Reverse Flow

Detekce a vyhodnocení zpětného průtoku pro posouzení kvality vody, nebo zdravotního rizika

Diagnostika

Bezchybná funkce je zajištěna monitorováním:

» Úrovně vybití baterie

» Změny konfigurace

» Synchronizace času v síti LoRaWAN a wM-Bus

Varování a alarmy událostí

Alarmy jsou vyslány v okamžiku, kdy jsou zaznamenány důležité události, jako:

» Únik na straně zákazníka (stálý průtok)

» Pokus o nedovolenou manipulaci (demontáž)

» Stojící měřič (nulová spotřeba)

» Předimenzovaný/poddimenzovaný měřič

Fakturační & záznamové funkce

Nastavitelné fakturační funkce spolu s přesnými daty spotřeby až v 15-ti minutových intervalech

Flow Distribution

Přesný monitoring rozdělení průtoku

Radiová frekvence

Parametr

Hodnota

Protokol

wM-Bus T2, C2 / LoRaWAN™ / Sigfox® / OMS v4

Modulace

FSK, BPSK (Sigfox®), CSS (LoRa®)

Nosná frekvence

868 MHz ISM Band

Vyzářený výkon

< 25 mW

Životnost baterie

Až 15 let*

Technické parametry

Parametr

Hodnota

Zdroj napájení

Lithiová baterie

Krytí

IP 68

Relativní vlhkost

0 až 100% - ponořené

Pracovní teplota

-10°C / +55C***

Krátkodobá teplota

-20°C / +70°C

* Teoretická životnost bez záruky: ve standardních provozních podmínkách a teploty, záviská na způsobu připojení a četnosti odečtu.

** Za normálních aplikací se stanovenými referenčními provozními podmínkami.

*** Provozní: +5°C to +35°C / Skladovací: +5°C to +35°C / Převozní: Min -20°C (<24 hodin vcelku), Max. +70°C (<24 hodin vcelku), / Min. pracovní teplota: -10°C (< 15 dní/rok) / Max pracovní teplota: +55°C (<15 dní/rok).



SHODY

» IP68 dle EN 60529

» Direktiva 2002/95/EC

» RoHs, WEEE2, , ATEX

» Direktiva 2014/53/EU

CERTIFIKACE PŘIPOJITELNOSTI

» LoRaWAN R1.0.4

» Sigfox V2.6.0

» OMS V4.1.2


Produktový list výrobce Itron (PDF)
