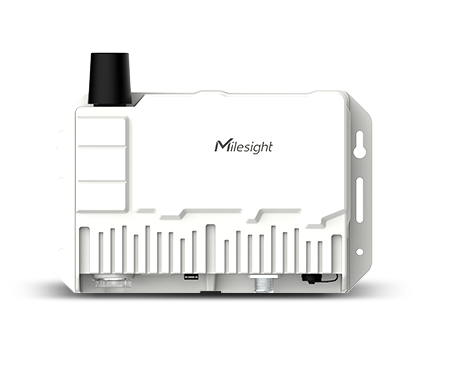

ASPERIOT: SG50-L08GL

Brána je určena pro spolehlivé bezdrátové připojení IoT zařízení ve vzdálených lokalitách bez přístupu k elektrické síti. Díky solárnímu panelu a vestavěné baterii dokáže pracovat samostatně až 4 dny i bez slunce.

29 064,20 Kč 29 064,20 Kč  s DPH
0,00 Kč  s DPH

  • PN

Bezdrátová solární LoRaWAN brána představuje inovativní a vysoce efektivní řešení pro komunikaci a sběr dat i v náročných terénech. Tato brána podporuje až 2000 koncových zařízení a nabízí různé formy konektivity díky integrovanému 4G routeru, WiFi a GPS spolu s externí LoRaWAN anténou.

Bezdrátová a nezávislá

Díky kombinaci solární energie, vestavěné baterie, 4G komunikaci a pokročilou vzdálenou správou usnadňuje konektivitu ve vzdálených oblastech, a to i v náročných prostředích.

Spolehlivá i bez slunečního světla

Zařízen využívá 30W (volitelně 45W) k zachycení solární energie, současnému napájení zařízení a dobíjení vnitřní baterie. Dynamicky upravuje nabíjecí proud podle teploty baterie, aby optimalizoval využití solární energie a prodloužil živostnost baterie.

Díky vestavěné baterii je zajištěn spolehlivý nepřetržitý provoz až 4 dny bez slunečního záření.

Energeticky úsporná

Spotřeba energie pouze 0,8 W a schopnost eliminace spotřeby zbytečné energie zvyšuje efektivitu a zároveň šetří mobilní síť.

Funkce Smart WiFi Control automaticky vypíná WiFi při nízkém solárním výkonu a opět se aktivuje během nabíjení baterie.

Vysoce odolná a flexibilní

Vysoká spolehlivost i v náročných podmínkách je zajištěna krytím IP67 a provozní teplotou v rozmezí -30°C do 70°C.

Bezdrátová komunikace 4G umožňuje nasazení, kde může být přístup k elektrické síti omezený.

Procesor ​ ​ ​Dual-core 240MHz, 32-bit Xtensa® LX7

Paměť ​ ​ ​ ​8 MB PSRAM

Flash ​ ​ ​ ​16 MB

Externí anténa ​ ​1 × 50 Ω N-Female

Frekvence ​ ​ ​EU868

Citlivost ​ ​ ​ ​-140dBm

Výstupní výkon ​ ​27dBm Max

Protokoly ​ ​ ​V1.0 Class A/Class B/Class C and V1.0.2 Class A/Class B/Class C

Podpora LBT1 ​ ​Ano


GSM ​ ​ ​ ​4G LTE (CAT 1)/GSM

Mobilní pásma ​ ​L08GL
​ ​ ​ ​ ​LTE-FDD: B1/2/3/4/5/7/8/12/13/17/18/19/20/25/26/28/66

​ ​ ​ ​ ​LTE-TDD: B34/38/39/40/41

​ ​ ​ ​ ​GSM: B2/3/5/8

SIM Slot ​ ​ ​1 (Nano SIM-4FF)


WI-FI rozhraní

WI-FI anténa ​ ​ ​1 x externí anténa

WI-FI standard ​ ​IEEE 802.11b/g/n, 2.4 GHz

WI-FI Režim ​ ​ ​AP Mode (Pouze konfigurace zařízení)


GNSS

Technologie ​ ​ ​GPS

Anténa ​ ​ ​​1x externí (sdílená s GSM)

Přesnost lokalizace ​GPS <2.5 m CEP

Tlačítko ​ ​ ​ ​RST 1x Reset/WIFI

Konzolový port ​ ​1 × USB 2.0 (Type-C) pro napájení a Console

Stavové LED ​ ​ ​1 × SYSTEM, 1 × LTE, 1 × Wi-Fi

Vestavěné ​ ​ ​Watchdog, Timer


Napájení ​ ​ ​1. Solarní nebo DC napájení (12~24VDC) M12 konektor

​ ​ ​ ​ ​2. 3.6V, 25000mAh záložní provoz z baterie až 4 dny

​ ​ ​ ​ ​3. 5V, 2A USB port Type-C


Spotřeba ​ ​ ​0.8 W

Krytí ​ ​ ​ ​IP67

Montáž ​ ​ ​ ​na stěnu nebo na sloup

Certifikace ​ ​ ​CE, FCC

Provozní teplota ​ ​-30°C až +70°

Skladovací teplota ​-40°C až +85°C

Nabíjecí teplota ​ ​-20°C až +50°

Relativní vlhkost ​ ​0% to 95% (nekondenzující)

45W

  • Typ solárního panelu
    Mono krystalický silikon

  • Jmenovité napětí
    15 V (± 0.3V)

  • Okruh napětí
    17 V (± 0.3 V)
  • Jmenovitý proud
    3 A (± 5%)
  • Maximální výkon
    30 W (± 5%)
  • Minimální výkon
    43 W (± 5%)
  • Provozní teploty
    -20° až +80°C
  • Hmotnost
    2,305 kg
  • Rozměry
    570 x 380 x 17 mm

30W

  • Typ solárního panelu
    Mono krystalický silikon

  • Jmenovité napětí
    15 V (± 0.3V)

  • Okruh napětí
    17 V (± 0.3 V)
  • Jmenovitý proud
    2 A (± 5%)
  • Maximální výkon
    30 W (± 5%)
  • Minimální výkon
    28.5 W (± 5%)
  • Provozní teploty
    -20° až +80°C
  • Hmotnost
    1,645 kg
  • Rozměry
    533 x 303 x 17 mm

KOMPATIBILNÍ S OTEVŘENÝMI STANDARDY


Modul ITRON Cyble 5 je navržen pro připojení do sítí používající otevřené standardy komunikace wM-Bus, nebo víceúčelové IoT sítě (LoRaWAN /Sigfox/OMSv4).

Automatizovaný odečet (Automated Meter Reading - AMR)

Bezdrátový odečet dat měřičů pochůzkou, nebo za jízdy použitím ITRON RF Master 5. Umožňuje dálkový odečet měřiče bez fyzického přístupu do objektu.

Iot sítě (LoRaWAN™ nebo Sigfox®)

Připojení měřičů do sítí Internetu věcí (Internet of Things - IoT) prostřednictvím technologií LoRaWAN™, Sigfox® nebo OMSv4.


ROZŠÍŘENÁ DATOVÁ SADA PRO DISTRIBUCI VODY A PLYNU



Backflow / Reverse Flow

Detekce a vyhodnocení zpětného průtoku pro posouzení kvality vody, nebo zdravotního rizika

Diagnostika

Bezchybná funkce je zajištěna monitorováním:

» Úrovně vybití baterie

» Změny konfigurace

» Synchronizace času v síti LoRaWAN a wM-Bus

Varování a alarmy událostí

Alarmy jsou vyslány v okamžiku, kdy jsou zaznamenány důležité události, jako:

» Únik na straně zákazníka (stálý průtok)

» Pokus o nedovolenou manipulaci (demontáž)

» Stojící měřič (nulová spotřeba)

» Předimenzovaný/poddimenzovaný měřič

Fakturační & záznamové funkce

Nastavitelné fakturační funkce spolu s přesnými daty spotřeby až v 15-ti minutových intervalech

Flow Distribution

Přesný monitoring rozdělení průtoku

Radiová frekvence

Parametr

Hodnota

Protokol

wM-Bus T2, C2 / LoRaWAN™ / Sigfox® / OMS v4

Modulace

FSK, BPSK (Sigfox®), CSS (LoRa®)

Nosná frekvence

868 MHz ISM Band

Vyzářený výkon

< 25 mW

Životnost baterie

Až 15 let*

Technické parametry

Parametr

Hodnota

Zdroj napájení

Lithiová baterie

Krytí

IP 68

Relativní vlhkost

0 až 100% - ponořené

Pracovní teplota

-10°C / +55C***

Krátkodobá teplota

-20°C / +70°C

* Teoretická životnost bez záruky: ve standardních provozních podmínkách a teploty, záviská na způsobu připojení a četnosti odečtu.

** Za normálních aplikací se stanovenými referenčními provozními podmínkami.

*** Provozní: +5°C to +35°C / Skladovací: +5°C to +35°C / Převozní: Min -20°C (<24 hodin vcelku), Max. +70°C (<24 hodin vcelku), / Min. pracovní teplota: -10°C (< 15 dní/rok) / Max pracovní teplota: +55°C (<15 dní/rok).



SHODY

» IP68 dle EN 60529

» Direktiva 2002/95/EC

» RoHs, WEEE2, , ATEX

» Direktiva 2014/53/EU

CERTIFIKACE PŘIPOJITELNOSTI

» LoRaWAN R1.0.4

» Sigfox V2.6.0

» OMS V4.1.2


Produktový list výrobce Itron (PDF)
