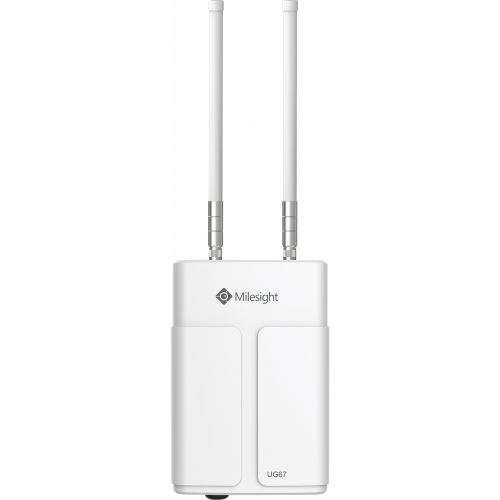

ASPERIOT: UG67-L04EU

https://www.jotio.tech/web/image/product.template/360/image_1920?unique=f687f7d

Externí 8-kanálová LoRaWAN brána, Wi-Fi, GPS, PoE, 4G/3G/2G

Externí 8-kanálová LoRaWAN brána, Wi-Fi, GPS, PoE, 4G/3G/2G

29 802,30 Kč 29802.3 CZK 29 802,30 Kč

0,00 Kč

Tato kombinace neexistuje.

Kontaktujte nás


Venkovní brána LoRaWAN s čipem SX1302 LoRa a čtyřjádrovým CPU pro připojení s více než 2 000 uzly. Nabízí dosah až 15 km a díky vysoké odolnosti je ideální pro venkovní aplikace. Podporuje zálohu přes Ethernet, Wi-Fi, mobilní síť a integrované síťové servery pro snadné nasazení.

Výjimečný výkon

LoRaWAN brána se skládá ze špičkové výbavy, která zajišťuje rychlé zpracování dat. Zabudovaný vysokokapacitní kondenzátor umožňuje pracovat po dobu 1 minuty a odeslat upozornění v případě výpadku napájení. Díky širokému spektru nabízených rozhraní umožňuje snadnou integraci s vaším již existujícím řešením.

Výjimečný výkon

LoRaWAN brána se skládá ze špičkové výbavy, která zajišťuje rychlé zpracování dat. Zabudovaný vysokokapacitní kondenzátor umožňuje pracovat po dobu 1 minuty a odeslat upozornění v případě výpadku napájení. Díky širokému spektru nabízených rozhraní umožňuje snadnou integraci s vaším již existujícím řešením.

Nová generace LoRa

Nová generace čipu LoRa se vyznačuje schopností efektivně zpracovávat vysoké zatížení při minimálním spotřebě energie, a to díky čipu Semtech SX1302. Nabízí plný duplex, podporu pro SF5 a SF6 a umožňuje využití LoRaWAN třídy A/B/C.

Nová generace LoRa

Nová generace čipu LoRa se vyznačuje schopností efektivně zpracovávat vysoké zatížení při minimálním spotřebě energie, a to díky čipu Semtech SX1302. Nabízí plný duplex, podporu pro SF5 a SF6 a umožňuje využití LoRaWAN třídy A/B/C.

Vysoké pokrytí a flexibilita

Připojení s interními a externími anténami nabízí široké možnosti propojení. Interní antény LoRa, Wi-Fi a GPS jsou již zabudovány, zatímco pro ještě lepší pokrytí signálem jsou k dispozici dvě externí LoRa antény. Funkce analyzátoru hluku umožňuje skenování okolního hluku a poskytuje spektrum amplitud signálu na různých frekvencích, což je užitečné pro optimalizaci nasazení zařízení.

Vysoké pokrytí a flexibilita

Připojení s interními a externími anténami nabízí široké možnosti propojení. Interní antény LoRa, Wi-Fi a GPS jsou již zabudovány, zatímco pro ještě lepší pokrytí signálem jsou k dispozici dvě externí LoRa antény. Funkce analyzátoru hluku umožňuje skenování okolního hluku a poskytuje spektrum amplitud signálu na různých frekvencích, což je užitečné pro optimalizaci nasazení zařízení.

Parametry a specifikace

Procesor ​ ​ ​ ​​Čtyřjádrový 1,5 GHz, 64bitový ARM Cortex-A53

Paměť ​ ​ ​ ​ ​512 MB DDR4 RAM

Flash ​ ​ ​ ​ ​8 GB eMMC

Anténa ​ ​ ​ ​ 2 × 50 Ω N-Female externí anténní konektor, ​plně integrovaná interní anténa

Kanál ​ ​ ​ ​ ​8

LoRaWAN frekvence ​ ​EU868

Citlivost ​ ​ ​ ​ ​-140 dBm @ 292 b / s

Výstupní výkon ​ ​ ​27 dBm Max

Protokol ​ ​ ​ ​​V1.0 Třída A / Třída B / Třída C a V1.0.2 Třída A / Třída B / Třída C

Port ​ ​ ​ ​ ​1 × RJ45 (podporováno PoE PD)

Fyzická vrstva ​ ​ ​​10/100/1000 Base-T (IEEE 802.3)

Rychlost přenosu dat ​ ​10/100/1000 Mb / s (automatické snímání)

Rozhraní ​ ​ ​ ​​Auto MDI / MDIX

Režim ​ ​ ​ ​ ​Plný nebo poloviční duplex (automatické snímání)


Wi-Fi

Anténa ​ ​ ​ ​ ​Plně integrovaná interní anténa

Standardy ​ ​ ​ ​IEEE 802.11 b / g / n

Výkon ​ ​ ​ ​ ​802.11b: 18 dBm +/- 2,0 dBm (11 Mbps)

​ ​ ​ ​ ​ ​802.11g: 15 dBm +/- 2,0 dBm (6 Mbps)

​ ​ ​ ​ ​ ​802.11g: 15 dBm +/- 2,0 dBm (54 Mbps)

​ ​ ​ ​ ​ ​802.11n@2,4 GHz: 14 dBm +/- 2,0 dBm (MCS0_HT20)

​ ​ ​ ​ ​ ​802.11n@2,4 GHz: 14 dBm +/- 2,0 dBm (MCS7_HT20)

​ ​ ​ ​ ​ ​802.11n@2,4 GHz: 13 dBm +/- 2,0 dBm (MCS0_HT40)

​ ​ ​ ​ ​ ​802.11n@2,4 GHz: 13 dBm + / -2,0 dBm (MCS7_HT40)


Mobilní rozhraní
Anténa ​ ​ ​ ​ ​Interní anténa

Slot SIM ​ ​ ​ ​​1 SIM podpora 4G LTE


GPS

Anténa ​ ​ ​ ​ ​Interní anténa

Citlivost ​ ​ ​ ​​-167dBm @ trasování, -149dBm @ Akvizice, -161dBm @ Opětovná akvizice

Přesnost pozice ​ ​ ​<2,5 m CEP


Software

Síťové protokoly ​ ​ ​PPPoE, SNMP v1 / v2c / v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS,
​ ​ ​ ​ ​ ​ARP, SNTP, Telnet, SSH, MQTT atd.

Tunel VPN ​ ​ ​ ​OpenVPN / IPsec / PPTP / L2TP / GRE / DMVPN

Firewall ​ ​ ​ ​ ​ACL / DMZ / Mapování portů / Vazba MAC / Filtr URL

Řízení ​ ​ ​ ​ ​Web, CLI, SMS, vytáčené připojení na vyžádání, DeviceHub, Milesight IoT Cloud

Spolehlivost ​ ​ ​ ​Failover WAN


Zdroj napájení ​ ​ ​1. 1 × 802.3 af PoE vstup

​ ​ ​ ​ ​ ​2. 1 × 12 VDC s konektorem M12

Spotřeba ​ ​ ​ ​Typické 3,6 W, max. 4,8 W.


Krycí ochrana ​ ​ ​​IP67

Rozměry ​ ​ ​ ​​250 x 172 x 92 mm

Umístění ​ ​ ​ ​​Montáž na zeď nebo na sloup

Provozní teplota ​ ​ ​-40 ° C až + 70 ° C, Snížený buněčný výkon nad 60 ° C




Kde aplikovat a oblasti využití

8-kanálová venkovní brána LoRaWAN s dosahem až 15 km v otevřených oblastech a až 2 km v zastavěných oblastech představuje ideální řešení pro chytré zemědělství.

Parametry a specifikace

Procesor
​Čtyřjádrový 1,5 GHz, 64bitový ARM Cortex-A53


Paměť
​512 MB DDR4 RAM


Flash
​8 GB eMMC


Anténa
2 × 50 Ω N-Female externí anténní konektor, ​plně integrovaná interní anténa


Kanál
​8


LoRaWAN frekvence
​CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923


Citlivost ​
​-140 dBm @ 292 b / s


Výstupní výkon
​27 dBm Max


Protokol
V1.0 Třída A / Třída B / Třída C a V1.0.2 Třída A / Třída B / Třída C


Port
​1 × RJ45 (podporováno PoE PD)


Fyzická vrstva ​ ​ ​10/100/1000 Base-T (IEEE 802.3)


Rychlost přenosu dat
10/100/1000 Mb / s (automatické snímání)


Rozhraní
​Auto MDI / MDIX


Režim
​Plný nebo poloviční duplex (automatické snímání)


Wi-Fi

Anténa
​Plně integrovaná interní anténa


Standardy
​IEEE 802.11 b / g / n


Výkon
​802.11b: 18 dBm +/- 2,0 dBm (11 Mbps)
​802.11g: 15 dBm +/- 2,0 dBm (6 Mbps)

​802.11g: 15 dBm +/- 2,0 dBm (54 Mbps)802.11n@2,4 GHz: 14 dBm +/- 2,0 dBm (MCS7_HT20)​
​802.11n@2,4 GHz: 13 dBm +/- 2,0 dBm (MCS0_HT40)
802.11n@2,4 GHz: 13 dBm + / -2,0 dBm (MCS7_HT40)


Mobilní rozhraní
Anténa
Interní anténa


Slot SIM
​1 SIM podpora 4G LTE


GPS

Anténa
Interní anténa


Citlivost
​-167dBm @ trasování, -149dBm @


Akvizice, -161dBm @ Opětovná akvizice


Přesnost pozice
​<2,5 m CEP


Software

Síťové protokoly
​PPPoE, SNMP v1 / v2c / v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ​ARP, SNTP, Telnet, SSH, MQTT atd.


Tunel VPN
​OpenVPN / IPsec / PPTP / L2TP / GRE / DMVPN

Firewall
​ACL / DMZ / Mapování portů / Vazba MAC / Filtr URL


Řízení
​Web, CLI, SMS, vytáčené připojení na vyžádání, DeviceHub, Milesight IoT Cloud


Spolehlivost
​Failover WAN


Zdroj napájení
1. 1 × 802.3 af PoE vstup
​2. 1 × 12 VDC s konektorem M12


Spotřeba
​Typické 3,6 W, max. 4,8 W


Krycí ochrana
​IP67


Rozměry
250 x 172 x 92 mm


Umístění
​Montáž na zeď nebo na sloup


Provozní teplota
​-40 ° C až + 70 ° C, Snížený buněčný výkon nad 60 ° C




Kde aplikovat a oblasti využití

8-kanálová venkovní brána LoRaWAN s dosahem až 15 km v otevřených oblastech a až 2 km v zastavěných oblastech představuje ideální řešení pro chytré zemědělství.
